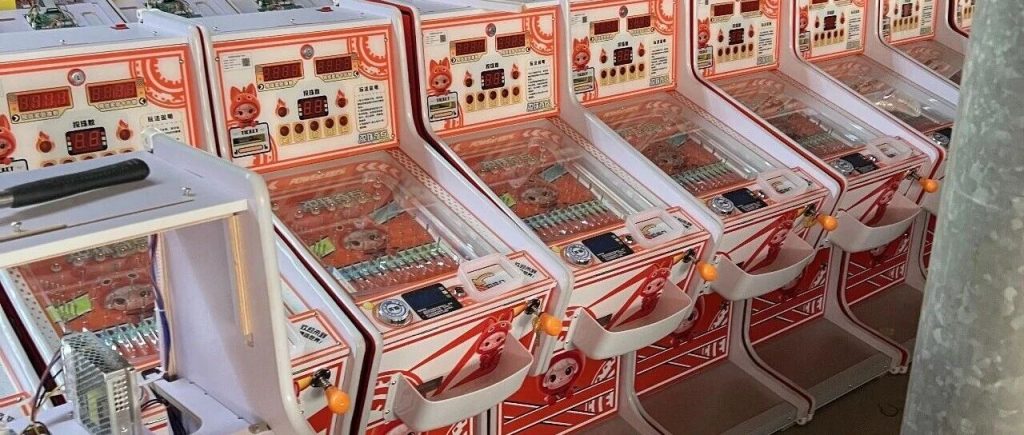

智能款弹珠机说明书
2025/8/1
版本号： 4.0
一、游戏玩法
1 ．投入代币换取珠子 ，再投入相应的珠子，按开始按键放下弹珠开始游戏。
2 ．按下开始按键的同时倍数灯会定住相应的倍数。
3 ．把弹珠打到亮灯相应的通道得到所投的弹珠数量乘以倍数的奖励 ，游戏结束。
二、 设置
1 ．主板上总共有 “5 ”个按键， “K1 ”进入设置。
2 ．设置里 “K1 ”切换设置项目 ， “K2 ”为设置 “+ ” ， “K3 ”为设置 “– ”。
3 ． “K4 ”按钮为进入查账,在查账状态按住 “K2 ” “K3 ”5 秒清除账目。
4 ． “K5 ”为返回按钮。
5 ．不在游戏状态下 “K2 ” “K3 ”为调节音量大小。
6 ．在待机时短按 “K5 ”会驱动电机，再短按 “K5 ”会停止驱动电机。
7 ．在待机时长按 “K5 ”5 秒以上会清除剩余的退珠数量。
8 ．在报错状态按 “开始 ”按键为修复补珠按键。
9 ．按住 “K1 ”3 秒进入档位设置菜单。（要设置游戏模式为 “档位 ” 时生效）
|
名称 |
编号 |
参数 |
默认值 |
备注 |
|
游戏设置 |
||||
|
游戏模式 |
A1 |
0 – 3 |
0 |
0 = 投退珠模式； 1 = 投退珠+退票模式(一齐退)； 2 = 投退珠+退票模式(够分只退彩票)； 3 = 退彩票模式； 4 = 投退珠+退票模式(退剩余珠数)； 5 = 幸运搭档模式； 6 = 积分； 7 = 档位； |
|
投币设置 |
A2 |
1 – 10 |
1 |
投多少个币可以兑换珠子 |
|
退珠设置 |
A3 |
1 – 50 |
10 |
投多少个币出多少个珠子 |
|
退票比例 |
A4 |
1 – 99 |
10 |
设置多少分退一张彩票（当超过设置分退彩票） |
|
防摇设置 |
A5 |
0 – 1 |
1 |
0 = 关； 1 = 开； |
|
难度设置 |
A6 |
0 – 10 |
3 |
数值越大难度越大 789 例外； |
|
炒场模式 |
A7 |
0 – 3 |
0 |
0 = 关闭； 1 = 小场地； 2 = 中场地； 3 = 大场地； |
|
限投开关 |
A8 |
0 – 1 |
0 |
0 = 关闭； 1 = 打开； 退多少个珠只能投多少个珠 |
|
最少投珠 |
A9 |
1 – 10 |
1 |
投多少个珠才能开始游戏 |
|
按键投珠方式 |
10 |
0 – 1 |
0 |
0 = 当局确认后可再投珠累积； 1 = 当局确认后投珠会到下一局； |
|
是否累积 |
11 |
0 – 2 |
0 |
0 = 不累积分数； 1 = 累积分数并断电保存； 2 = 累积分数断电不保存； （只有在模式 3 才会生效） |
|
中奖是否停留 |
12 |
0 – 1 |
1 |
0 = 否； 中奖后会直接回到待机 1 = 是； 中奖后会停留 5 分钟再回到待机 |
|
待机音乐 |
13 |
0 – 1 |
1 |
0 = 关闭； 1 = 打开； |
|
退票上限 |
14 |
0 – 10 |
0 |
0 = 无上限； 其余 = 退票上限； |
|
倍率出现概率 |
15 |
0 – 7 |
4 |
可以参照下表 |
|
灯数模式 |
16 |
0 – 1 |
0 |
0 = 固定； 1 = 随机； |
|
大满贯 |
17 |
0 – 1 |
0 |
开启大满贯玩法 |
|
语言 |
18 |
0 – 1 |
0 |
0 = 中文 ； 1 = 英文； |
|
是否打印 |
19 |
0 – 1 |
0 |
0 = 打印（不退珠）； 1 = 好酷； 2 = 乐摇摇； |
|
最大投珠 |
20 |
1 – 99 |
99 |
设置一局最大投珠数量 |
|
档位设置 |
||||
|
档位 1 分数 |
b1 |
10-1000 |
100 |
设置档位 1 的达标分数 |
|
档位 2 分数 |
b2 |
10-1000 |
600 |
设置档位 2 的达标分数 |
|
档位 3 分数 |
b3 |
10-1000 |
990 |
设置档位 3 的达标分数 |
|
档位 4 分数 |
b4 |
10-1000 |
990 |
设置档位4 的达标分数 |
|
档位 5 分数 |
b5 |
10-1000 |
990 |
设置档位 5 的达标分数 |
|
档位 6 分数 |
b6 |
10-1000 |
990 |
设置档位6 的达标分数 |
|
档位 1 彩票数 |
b7 |
1-1000 |
10 |
设置达到档位 1 时所退的票数 |
|
档位 2 彩票数 |
b8 |
1-1000 |
100 |
设置达到档位 2 时所退的票数 |
|
档位 3 彩票数 |
b9 |
1-1000 |
300 |
设置达到档位 3 时所退的票数 |
|
档位 4 彩票数 |
b10 |
1-1000 |
300 |
设置达到档位4 时所退的票数 |
|
档位 5 彩票数 |
b11 |
1-1000 |
300 |
设置达到档位 5 时所退的票数 |
|
档位 6 彩票数 |
b12 |
1-1000 |
300 |
设置达到档位 6 时所退的票数 |
|
查账 |
||||
|
总投币数 |
C1 |
|
|
总共投了多少币 |
|
总投珠 |
C2 |
|
|
总共投了多少珠 |
|
总退珠 |
C3 |
|
|
总共退了多少珠 |
|
总退票 |
C4 |
|
|
总共退了多少票 |
|
难度最大灯数 |
|||||
|
倍率难度 |
2 |
4 |
6 |
8 |
10 |
|
0 |
5 |
4 |
3 |
3 |
2 |
|
1 |
4 |
4 |
3 |
2 |
2 |
|
2 |
4 |
3 |
2 |
2 |
1 |
|
3 |
4 |
3 |
2 |
1 |
1 |
|
4 |
3 |
3 |
2 |
1 |
1 |
|
5 |
3 |
2 |
2 |
1 |
1 |
|
6 |
3 |
2 |
1 |
1 |
1 |
|
7 为固定灯数和固定通道，下面是通道； 8 为不能有相邻的灯位； 9 为 1 到灯数随机； |
|||||
|
7 |
2/5/9/12 |
1/6/12 |
7/12 |
10 |
11 |
|
8 |
4 |
3 |
2 |
1 |
1 |
|
9 |
3 |
3 |
2 |
1 |
1 |
|
|
|||||
|
10 |
4 |
2 |
2 |
1 |
1 |
|
倍率出现概率 |
|||||
|
倍率参数 |
2 |
4 |
6 |
8 |
10 |
|
0 |
20% |
20% |
20% |
20% |
20% |
|
1 |
30% |
30% |
20% |
10% |
10% |
|
2 |
40% |
29% |
15% |
8% |
8% |
|
3 |
50% |
23% |
15% |
6% |
6% |
|
4 |
60% |
18% |
10% |
8% |
4% |
|
5 |
68% |
18% |
8% |
3% |
3% |
|
6 |
68% |
20% |
8% |
2% |
2% |
|
7 |
70% |
20% |
3% |
5% |
2% |
三、 故障代码
|
故障代码 |
故障内容 |
解决方案 |
|
E1 |
摇晃报错 |
1. 检查摇晃器是否短接和安装。 2. 检查机器是否放平 |
|
E2 |
退珠光眼报错 |
1. 检查退珠光眼线材是否松动插错。 2. 检查退珠光眼是否有异物挡住。 3. 检查退珠光眼是否异常 ，及时更换。 |
|
E3 |
退珠超时报错 |
1. 检查退珠光眼线材是否松动插错。 2. 检查珠子是否不够 ，及时补充。 |
|
E4 |
通道报错 |
1. 检查中奖通道板是否连已经接主板。 2. 检查中奖通道板微动是否正常。 |
|
E5 |
投珠光眼报错 |
1. 检查投珠光眼线材是否松动插错。 2. 检查投珠光眼是否有异物挡住。 3. 检查投珠光眼是否异常 ，及时更换。 |
|
E6 |
退票超时报错 |
1. 检查退珠票线材是否松动插错。 2. 检查彩票是否不够 ，及时补充。 3. 检查彩票机是否故障，更换试试。 |
|
E9 |
打印机缺纸 |
1. 检查打印机是否缺纸，及时补充。 |
四、脚位图
迷你弹珠机–主板
|
座号 |
脚位 |
标识 |
作用 |
备注 |
|
J2 |
1 |
|
空脚 |
接电源盒 |
|
2 |
GND |
地线 |
||
|
3 |
12V |
12 电源伏输入 |
||
|
J3 |
1 |
12V |
12 电源伏输出 |
幻彩灯（预留） |
|
2 |
DO |
灯驱动 |
||
|
3 |
GND |
地线 |
||
|
J1 |
1 |
SER |
|
数码管（预留） |
|
2 |
SRCLK |
|
||
|
3 |
RCLK |
|
||
|
4 |
5V |
5 电源伏输出 |
||
|
5 |
12V |
12 电源伏输出 |
||
|
6 |
GND |
地线 |
||
|
J11 |
1 |
12V |
开始按键灯电源 |
|
|
2 |
LD1 |
开始按键灯驱动 |
|
|
|
3 |
KE16 |
开始按键信号 |
|
|
|
4 |
GND |
开始按键地线 |
|
|
|
5 |
KE17 |
打印按键信号 |
|
|
|
6 |
KE18 |
防摇信号 |
接防摇器 |
|
|
7 |
GND |
投币器地线 |
|
|
|
8 |
KE19 |
投币信号 |
|
|
|
9 |
AUD- |
声音- |
|
|
|
10 |
AUD+ |
声音+ |
|
|
|
J7 |
1 |
GND |
地线 |
串口2 （预留） |
|
2 |
RX2 |
接收 2 |
||
|
3 |
TX2 |
发送 2 |
||
|
4 |
5V |
5 伏电源输出 |
||
|
J10 |
1 |
LM+ |
电磁阀驱动 |
接电磁阀 |
|
2 |
LM- |
电磁阀驱动 |
||
|
JP1 |
|
|
排线 |
接通道检测灯板 |
|
J8 |
1 |
12V |
|
接彩票机 |
|
2 |
12V |
12 伏电源输出 |
||
|
3 |
LD2 |
彩票机输入 |
||
|
4 |
KE15 |
彩票机输出 |
||
|
5 |
GND |
地线 |
|
J12 |
1 |
5V |
投珠光眼电源 |
接投珠光眼 |
|
2 |
GND |
投珠光眼地线 |
||
|
3 |
KE14 |
投珠光眼信号 |
||
|
4 |
12V |
投币器 12 伏电源输出 |
||
|
J9 |
1 |
5V |
退珠光眼电源 |
接退珠光眼 |
|
2 |
GND |
退珠光眼地线 |
||
|
3 |
KE13 |
退珠光眼信号 |
||
|
4 |
12V |
|
||
|
J6 |
1 |
M1+ |
退珠电机+ |
接退珠电机 （建议用 12 伏） |
|
2 |
M1- |
退珠电机- |
||
|
3 |
VDD |
12 伏 – 24 伏电源输入 |
||
|
4 |
GND |
地线 |
||
|
5 |
M2- |
|
||
|
6 |
M2+ |
|
